Различия кирпича, полученного методами полусухого прессования и пластического формования

Керамический кирпич, изготовленный методом пластического формования, имеет ряд отличий от изделий полусухого прессования. Они обусловлены технологией производства и определяют как внешние особенности, так и специфику применения кирпича.

Основные преимущества кирпича полусухого прессования — относительно низкая цена, ровные плоскости, высокая скорость производства. Однако кирпич, выполненный методом пластического формования, обладает лучшими техническими характеристиками: низким влагопоглощением, высокой морозостойкостью и долговечностью. Кроме того, метод позволяет изготавливать строительные материалы с высокой пустотностью, в разы превышающей пустотность кирпича полусухого прессования.

Пластическое формование подразумевает дополнительный производственный этап: сушку сырца перед обжигом, так как кирпич изготавливается из глины с высоким содержанием влаги (более 20%). Сырец имеет тонкослойную структуру и обладает низкой газопроницаемостью. При излишне быстром нагревании давление пара внутри полуфабриката возрастает, что делает возможным образование трещин и, как следствие, появление производственного брака. Поэтому процесс сушки требует длительного времени для постепенного повышения температуры.

При использовании метода пластического формования к составу глины предъявляются более высокие требования. Например, примесь углекислого кальция (СаСОз) в сочетании с высокой влажностью при обжиге образует фракцию негашеной извести, что приводит к выкрашиванию изделия. Однако полученный в результате продукт обладает высоким качеством и улучшенными техническими характеристиками, которые позволяют шире применять его в строительстве, в отличие от кирпича, изготовленного методом полусухого прессования.

Согласно СНиП II-22 «Каменные и армокаменные конструкции»:

«Применение… глиняного кирпича полусухого прессования допускается для наружных стен помещений с влажным режимом при условии нанесения на их внутренние поверхности пароизоляционного покрытия. Применение… для стен помещений с мокрым режимом, а также для наружных стен подвалов и цоколей не допускается».

Эта особенность связана с высоким влагопоглощением кирпича, изготовленного методом полусухого прессования. Упрощенная схема производства не позволяет ему достичь характеристик пластического формования, он впитывает больше влаги, а это напрямую сказывается на морозостойкости и, следовательно, на долговечности.

Влага, содержащаяся в кирпиче, расширяется при низких температурах. Поэтому максимальное количество циклов замерзания при полусухом прессовании оказывается существенно ниже — это ограничивает область его применения. Фундаменты, подземные части стен и стены помещений с мокрым режимом возводятся из кирпича пластического формования.

В регионах с теплым климатом разрешено применение кирпича полусухого прессования низкой морозостойкости (менее F 35). В то же время, при строительстве в южной части России актуален еще один фактор, связанный с прочностными характеристиками: прочность полусухого кирпича на излом составляет не более 30% от прочности на сжатие, поэтому его применение в сейсмоопасных зонах также ограничивается нормативами.

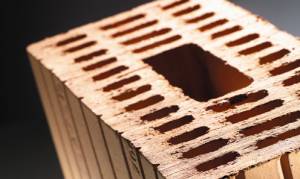

Пластическое формование позволяет получать широкий ассортимент кирпича и керамических блоков с высокой пустотностью — до 30% и 50% соответственно. Пустотность кирпича полусухого прессования, как правило, не превышает 13%, что сказывается и на теплопроводности кладки и на ее избыточном давлении на фундамент. Кроме того, производство крупноформатных блоков полусухим прессованием ограничено форматом 1,5 НФ.
